スイッチストライクとは？特徴や仕組みなどを大手メーカーに聞いてみた！

目次

1. 1）スイッチストライクとは
2. 2）スイッチストライクの仕組み
3. 3）スイッチストライクが使える場所
4. 4）スイッチストライクの取り付けは電気工事が必要？

1）スイッチストライクとは

スイッチストライクとは、錠のデッドボルトの動きを施解錠信号として出力するストライクのことですが、調べてもよくわからなかったので「MIWAのロゴが入った鍵でおなじみ」の「美和ロック株式会社」さんに直接聞いてみました。

森田

スイッチストライクとはどのようなものですか？

美和ロック株式会社さん

スイッチストライクとは、錠のデッドボルトの動きを施解錠信号として出力するストライクのことです。

森田

ストライクは施錠するときに扉の側面から出てくるボルトを受け止める部分ですよね。

デッドボルトの動きを信号として出力できると、どのようなことができるのでしょうか？

美和ロック株式会社さん

一般的なメカ錠（昔からある金物の手動錠）は、錠が施錠もしくは解錠しているのか扉まで行かないと確認ができませんが、スイッチストライクと組み合わせると離れた場所で確認できるようにすることが可能です。

スイッチストライクは、施解錠状態を離れている場所から確認できるようにするときに使われる製品だとわかりました。

2）スイッチストライクの仕組み

続いて、スイッチストライクは具体的にどのような仕組みで動くのか聞いてみたところ、鍵を施錠・解錠すると、デッドボルトが組み込まれているマイクロスイッチが押され、「施錠した」「解錠した」という信号を送ると教えてくれました。

森田

スイッチストライクが、錠のデッドボルトの動きを施解錠信号として出力する仕組みを教えてください。

美和ロック株式会社さん

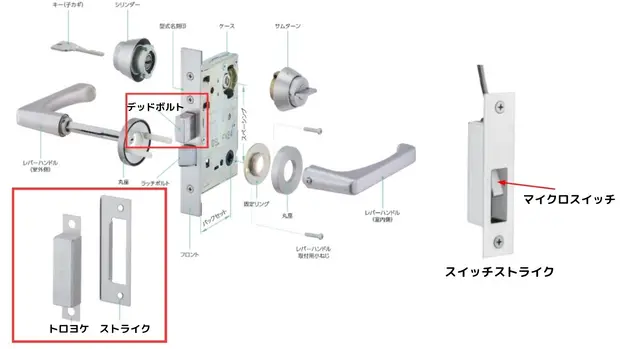

まず、扉の枠側に取り付けられる部品として、ストライクとトロヨケがあります。錠を施錠操作すると、デッドボルトがストライクとトロヨケに入り施錠状態になります。

スイッチストライクはトロヨケの中にマイクロスイッチが組み込まれている製品で、施錠した時にデッドボルトがマイクロスイッチを押すことにより信号を出力する仕組みです。

一般的に電気錠と呼ばれるものは、錠のケース内にその機能が入っています。

画像提供：美和ロック株式会社

電気錠には、あらかじめスイッチストライクの機能が入っているようです。

また、スイッチストライクは、ノブタイプ、レバーハンドルタイプ、本締タイプ、引戸タイプと、ほとんどの錠前に使えます。

3）スイッチストライクが使える場所

実際、スイッチストライクはどのような場所で使えるのか聞いてみたところ、以下の場所に使えるとのことです。

スイッチストライクは、主に「セキュリティを強化」のため使われているようです。

森田

実際、スイッチストライクはどのような場所で使えるのでしょうか？

美和ロック株式会社さん

お客様が建物の中で、錠が施錠もしくは解錠されているのか確認したい場所で利用されています。

例えば、

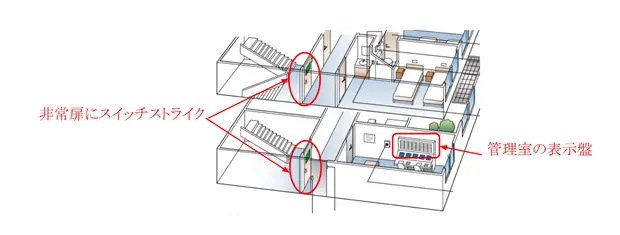

①建物の外部に面した扉（非常扉など）で、外に出てほしくない場所や外部から入られたくない場所に取り付け、管理室などで錠の状態（施錠/解錠）を表示盤などに表示させ確認する。
②オフィスの出入口扉に取り付け、最終退出の確認（施錠）を行い、契約する警備会社の警備システムをセットする。など

画像提供：美和ロック株式会社

セキュリティ強化以外に、部屋の空き状況を把握するためにスイッチストライクが使われることもあります。

スイッチストライクは一般家庭というより、商業施設やオフィスビルなどのセキュリティや利便性を向上させるために活躍するようです。

4）スイッチストライクの取り付けは電気工事が必要？

スイッチストライクの取り付け自体は、電気工事はありません。

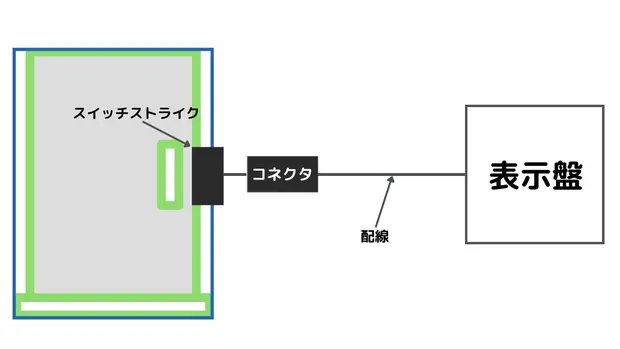

サッシメーカなどで扉枠内に取り付けを行い、表示盤からの配線とスイッチストライクとコネクタを接続するだけです。

森田

スイッチストライクの取り付けは、電気工事が必要ですか？

美和ロック株式会社さん

スイッチストライクの取り付け自体は、サッシメーカなどで扉枠内に取り付けを行い、表示盤からの配線とスイッチストライクとコネクタ接続だけであるため電気工事はありません。

森田

表示盤の設置も電気工事は不要なのでしょうか？

美和ロック株式会社さん

いいえ。表示盤の設置は電気工事が発生します。表示盤から扉枠までの配線工事や表示盤の設置などは資格を保有している電気工事請負業者が行わなければなりません。

スイッチストライクを使って、部屋の使用状況を離れた場所にある表示盤で確認する場合は、そちらの設置も必要です。

表示盤などの設置は、電気工事士による施工が必要となります。
