1）自分でテレビの配線をつなげる

テレビの配線接続は難しくありません。たった3つのステップでテレビの配線は接続できます。

【準備するもの】

テレビ本体

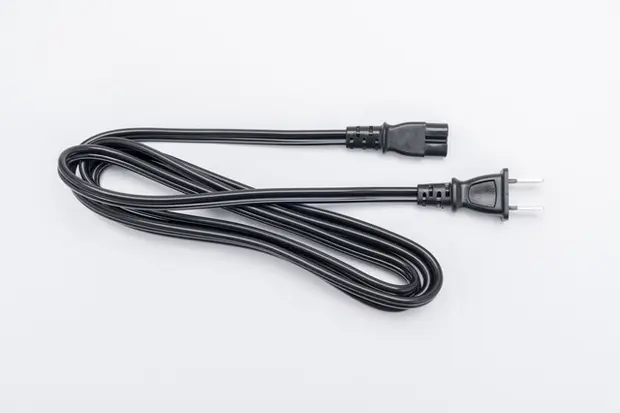

テレビの電源ケーブル

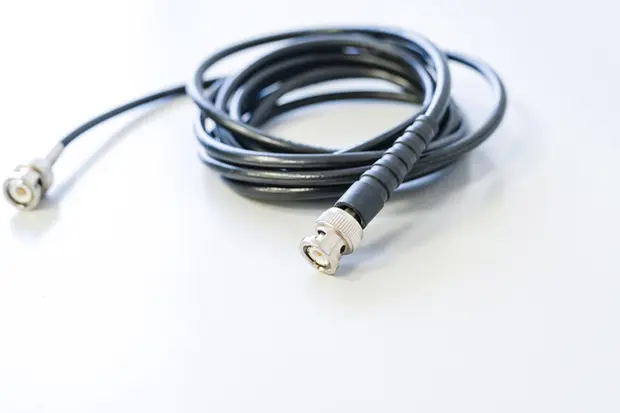

アンテナケーブル

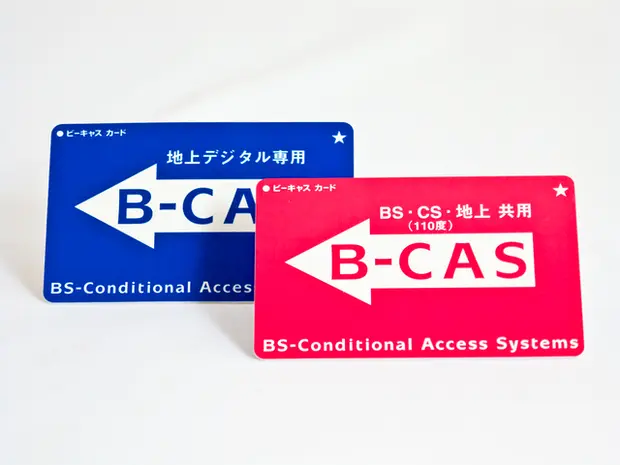

B-CASカード

電源ケーブルとB-CASカードは、テレビを購入すると付属品として同梱されています。アンテナケーブルは、テレビに付属していないことが多いので、別途購入する必要があります。

所要時間	約1分

基本の3ステップ

1. 電源ケーブルを接続

   電源ケーブルを接続します。テレビによって繋ぐ場所は異なりますが、2つ穴の眼鏡のような形の端子が電源ケーブルの接続位置です。

2. アンテナケーブルを接続

   地デジのみ視聴する場合は、アンテナケーブルを「地上デジタル」あるいは「地上デジタル入力端子」と記載されている端子へ接続するだけで完了です。

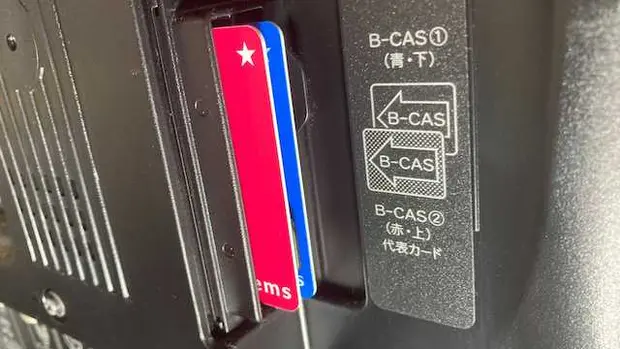

3. B-CASカードを挿入

   デジタル放送の受信には必要不可欠な、B-CASカードを挿入口に挿しこみます。カードが折れないように優しくゆっくり挿しましょう。

電源ケーブルのコンセント側を挿せば、テレビが映ります。

参考：接続ガイド - Panasonic

初期設定をする

初めてテレビをつけると、視聴地域の選択や表示設定などの初期設定が始まります。初期設定の手順は機種によって異なるので、商品の取扱説明書に従ってください。

BーCASカードの購入・再発行などの手続きが必要な場合は、B-CASカードを発行している会社のサイトで手順を確認しましょう。

おすすめアイテム│エレコム アンテナケーブル

アンテナケーブルが短い時は、距離を測って余裕のある長さのケーブルを購入しましょう。こちらの商品はTVやレコーダー、チューナーなど機器同士の接続も可能です。

エレコム アンテナケーブル 2.5C F型端子 2m Amazonで見る 楽天で見る

参考：アンテナケーブル(L型-ストレート) │ELECOM

BS／CSを接続する方法

BS／CSも視聴する場合は「分波器」が必要です。
分波器は、一本のアンテナケーブルを地デジとBS／CSの信号の2つに分ける器具です。

分波器の地上デジタルポート（穴）に挿したケーブルは、テレビ背面の地上デジタルポート（上部画像オレンジ部分）に接続します。
分波器のBS／CSポート（穴）に挿したケーブルは、テレビ背面のBS／CSポート（上部画像のグリーン部分）に接続します。
逆に接続するとテレビが映らないので注意しましょう。

テレビやBSやCSのアンテナって自分で取り付けられるの？

自分でテレビのアンテナを取り付けることができるのでしょうか？アンテナをご自身でDIYして取り付けられるか検証してみましょう。

4K・8Kを視聴する方法

超高精細な映像で視聴できる4K・8Kの放送は、対応テレビや専用のチューナーが必要です。
視聴したい放送局によって必要な設備・対応が異なります。視聴を検討している方はテレビ等の販売店にご相談ください。

もっと詳しく知りたい方は、4Kの意味や放送チャンネルなどの詳細を紹介している記事をご覧ください。

4K・解像度の意味、4K放送の視聴や録画、4K放送の開始日やチャンネルについて紹介！

4K・解像度などの言葉の意味や、4KをフルHDや8Kと比較したときの解像度の違い、4K放送の視聴方法や録画について、4K放送の開始日やチャンネルなどを紹介しています。

出典：4K・8K｜A-PAB

テレビ配線でエラーが出たときの対処法

「きちんと接続をしたはずなのに電源が入らない」「エラー表示が出る」という場合の対処方法を説明します。

テレビ配線の接続状況の再確認

落ち着いて、もう一度接続状況を確認します。

• 電源コードを壁のコンセントに接続しているか
• 配線は正しくつながっているか
• B-CASカードを正しく奥まで挿入しているか
• 設定は「地デジ」になっているか
• テレビの入力切換は正しいか

テレビを購入してすぐなど機器に不具合がない場合は、接続ミスが原因であることが多いのでWチェックしましょう。

エラー表示が出ている場合

取扱説明書にエラー番号が表示された場合の対処法が記載されているので、説明書の手順通りに対処してみてください。

よくあるエラーの原因と対処方法

エラーコードE203は、基本的にテレビ局が放送を発信していない時に出るエラーですが、テレビが正しく接続されていない場合にもまれに表示されます。

正しく配線を繋いでもエラーが表示される場合、アンテナの向きの調整や、アンテナの取り替えを行う必要があります。
アンテナに問題がない場合は、受信電波を増幅させる装置（ブースター）を接続するために専門的な作業が必要になります。

参考：Q&A検索│SONY

台風など悪天候のあとでエラーが表示されるようになった場合は、アンテナがずれた可能性があるので、アンテナ工事・取り付けのプロに確認してもらいましょう。

お住まいの地域のアンテナ工事・取り付け事業者を探す

2）テレビを周辺機器の配線接続をする

テレビをインターネットや周辺機器に繋げて、便利な機能を楽しみましょう。

インターネットを接続する

インターネット接続対応のテレビがあり家にインターネット環境があれば、テレビでインターネット配信されている番組や動画が見られます。

有線でインターネットに接続する

有線でインターネットに接続する場合、ルーターとテレビをLANケーブルで繋ぎます。

必要な物

LANケーブル

LANケーブルはカチッと音がするまで奥に差し込みます。
LANケーブルを外す時は、つまみを指で押しながらケーブルを手前に引きます。

おすすめアイテム│BUFFALO ツメの折れないLANケーブル

抜き挿しがしやすく持ちやすい点が特徴です。疲労破壊にも強く、軽い力でカチッとツメを押すことができます。

バッファロー ツメの折れないLANケーブル フラットタイプ 3m Amazonで見る 楽天で見る

参考：BSLS6AFU30BK│BUFFALO

無線でインターネットに接続（Wi-Fi接続）する

テレビに無線LANが内蔵されている場合は、ケーブルを接続しなくてもインターネット動画を楽しむことができます。

接続のために用意する物はありませんが、ネットワーク名（SSID）とパスワードが必要なので確認しておきましょう。

テレビを無線でインターネットに繋げる場合は、テレビのWi-Fi設定画面で操作をします。詳細な設定方法は機種によって異なるので、取扱説明書を確認してください。

レコーダーを接続

必要な物

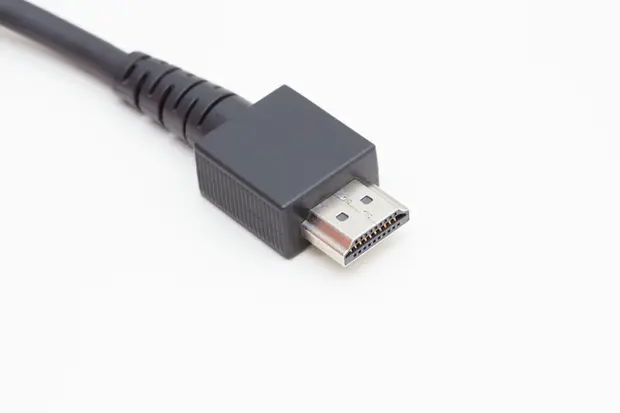

HDMIケーブル

レコーダーや家庭用ゲーム機などのHDMIケーブルは、HDMI端子に接続します。差込口は1つのテレビに複数個ありますが、どこに挿してもOKです。

おすすめアイテム│エレコム HDMI ケーブル

1本のケーブルで映像信号と音声信号を高速伝送できるHDMIケーブルです。ケーブル直径が3.2ミリとスリムなため、機器周りをすっきりさせたい方にもおすすめです。

エレコム HDMI ケーブル 1m 4K×2K対応 Amazonで見る 楽天で見る

参考：イーサネット対応スーパースリムHDMIケーブル(A-A)│ELECOM

録画用外付けハードディスク（HDD）を接続

必要な物

USBケーブル

外付けハードディスク（HDD）の接続には、USBケーブルを使用します。テレビ録画用の外付けハードディスク（HDD）にはUSBケーブルが付属していることが多いです。

外付けハードディスク（HDD）とテレビを接続したら、テレビに外付けハードディスク（HDD）を登録します。テレビの設定画面の案内に従ってください。

おすすめアイテム│サンワサプライ 両面挿せるUSBケーブル

自分でUSBケーブルを用意する場合、USBにはいくつか種類があるので注意が必要です。両端がUSB Type-Aのケーブルを用意しましょう。

サンワサプライ 両面挿せるUSBケーブル(A-Aタイプ) 1m Amazonで見る 楽天で見る

参考：KU-RAA1│サンワサプライ

サウンドバーを接続する

必要な物	ARC対応HDMIケーブル

ホームシアターやサウンドバーなどのARC（Audio Return Channel）対応機器と接続する場合は、ARC用と記載のHDMIケーブルが必要です。サウンドバーに専用HDMIケーブルが付属していることもあります。

通常のHDMIケーブルでもARC対応ケーブルと同様に使えることがあります。家にHDMIケーブルがある場合は、使えるか試してみましょう。

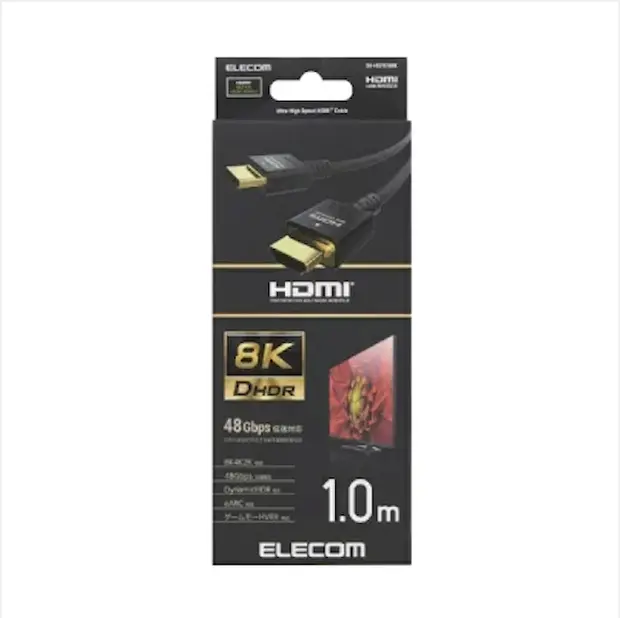

おすすめアイテム│エレコム HDMIケーブル eARC

eARC対応機器の場合はHDMIケーブルもeARC対応のものを使用すると、高品質な音が楽しめます。

エレコム HDMIケーブル eARC/8K/4K/2K対応 1m Amazonで見る 楽天で見る

参考：DH-HD21E10BK│ELECOM

iPhone・iPadとテレビを接続する

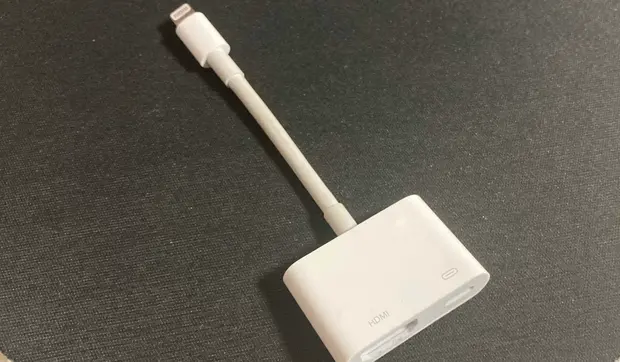

必要な物	Lightning - Digital AVアダプタ HDMIケーブル

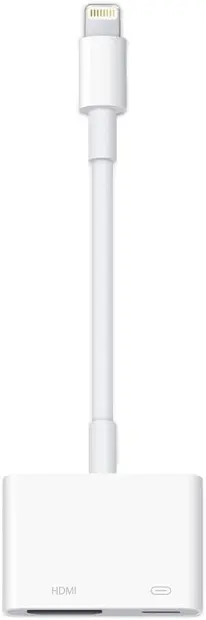

おすすめアイテム│Apple Lightning - Digital AVアダプタ

Lightningコネクタを持つiPhone、iPad、iPodでご利用いただけます。

Apple Lightning - Digital AVアダプタ Amazonで見る 楽天で見る

参考：Lightning - Digital AVアダプタ│Apple

3）テレビ用アンテナ端子がない部屋でテレビの配線接続をする

寝室や自分の部屋でテレビが見たい時は、2つの方法があります。

①回線をワイヤレス（無線）にする

ワイヤレスにする場合、「光回線をひく方法」と「室内アンテナを使用する方法」があります。

光回線を使う

「光回線」や「ケーブルテレビ」など、光ファイバーを自宅に引いてネットを使うサービスを利用してテレビが視聴できます。インターネット対応テレビや、専用のケーブルや装置が必要です。

【メリット】
アンテナが必要ないので、天候により配信エラーになることはありません。
屋根にアンテナを設置する必要がないので、初期費用が安いです。
回線によって視聴できるチャンネル数が多くなります。

【デメリット】
テレビアンテナがついているマンションでは光回線は使用できません。

【サービス例】

• ひかりTV
• フレッツテレビ
• auひかりテレビ
• ケーブルテレビ

室内アンテナを置く

マンションやアパートに住んでいる方は、室内アンテナが良いでしょう。
屋内やベランダにアンテナを置くだけで視聴できます。

【メリット】
大掛かりな工事が不要です。
アンテナの価格は3,000円〜1万円とお手頃。

【デメリット】
鉄筋コンクリート造りだと電波が通りにくいことがあります。

②配線を延長する

配線を延長する方法を紹介します。「テレビのアンテナケーブルを伸ばす方法」と「分岐させる方法」を紹介します。
どちらも機器が必要ですが、ネットショップなどで購入することができます。

アンテナケーブルを延長する

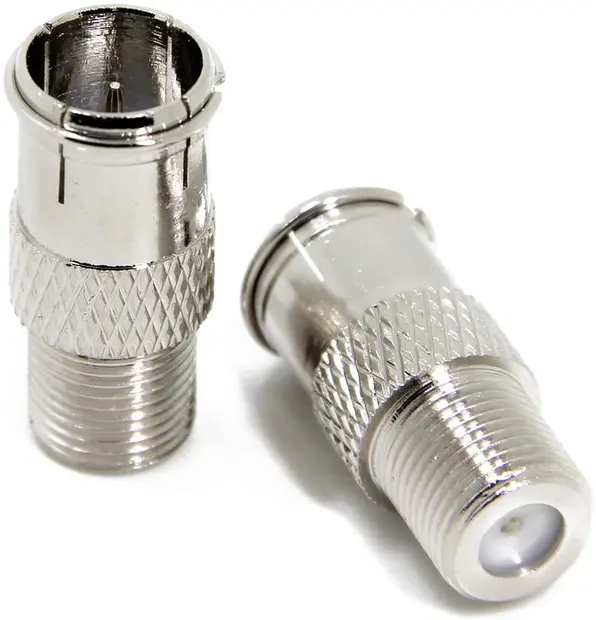

アンテナケーブルを延長させるときは「F型用中継接栓」を使います。両側にケーブルを挿すことで2本のアンテナケーブルを繋ぐことができます。

F型用中継接栓 Amazonで見る 楽天で見る

アンテナケーブルを分岐させる

テレビの信号を複数に分ける「分配器」を使用する方法もあります。
メリットは、テレビ用のコンセント端子がない部屋でもテレビが見られることです。
デメリットは信号を"分配"するため、数が増えると1台あたりの信号電波が弱くなることです。

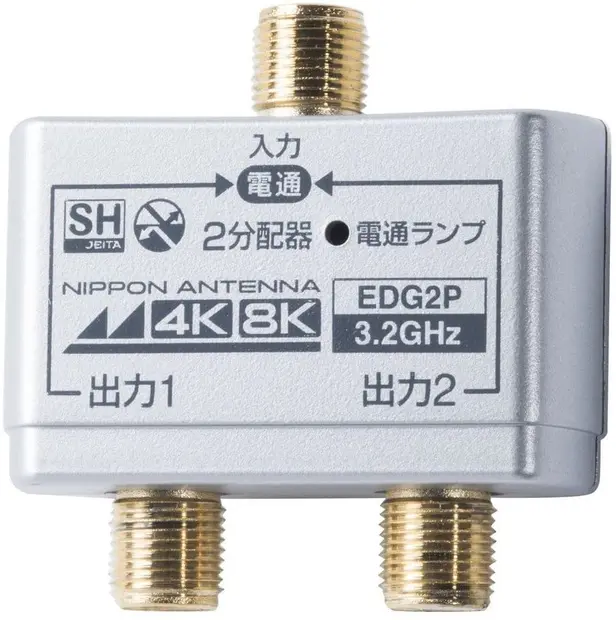

日本アンテナ 屋内用2分配器 シールド型 4K8K対応 Amazonで見る 楽天で見る

「自分で接続するのは自信がない…」「やっぱり難しいからよくわからない！」という方は、専門事業者への相談をおすすめします。
どのようにテレビを配置したいか希望を伝えれば、それに沿った提案をしてくれますよ。

4）テレビの配線をすっきりさせたい

テレビの周辺は接続機器が増えるほど複数の配線があり、ごちゃつきがちです。配線を隠して、すっきり見せる収納方法を紹介します。

バスケットやケーブル収納ボックスに収納する

配線を100円ショップや、ニトリ、無印などで売られているバスケットに収納する方法もおすすめです。お部屋に合うようなお好きなバスケットを選べば、インテリアにも馴染みます。

ホコリが気になる方は、フタ付きのケーブル収納ボックスもおすすめです。隠すことで見た目がすっきりします。

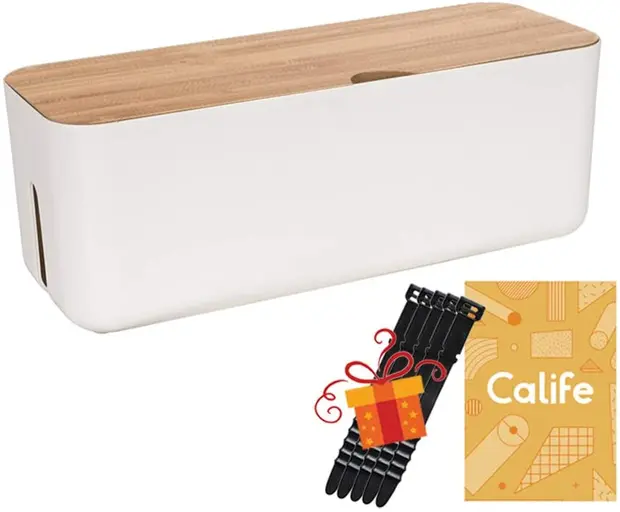

Calife 北欧インテリア 電源タップ & ケーブルボックス Amazonで見る 楽天で見る

ケーブルクリップを使う

ネットショップや家電量販店で売られているケーブルクリップを使えば、壁や棚などに配線を固定することができます。

ケーブルクリップを取り付けて壁や棚を這うように設置させれば、床にぐちゃっと広がる配線をすっきりと見せることができます。配線の数がそう多くない場合は、ケーブルクリップを導入するのも良いでしょう。

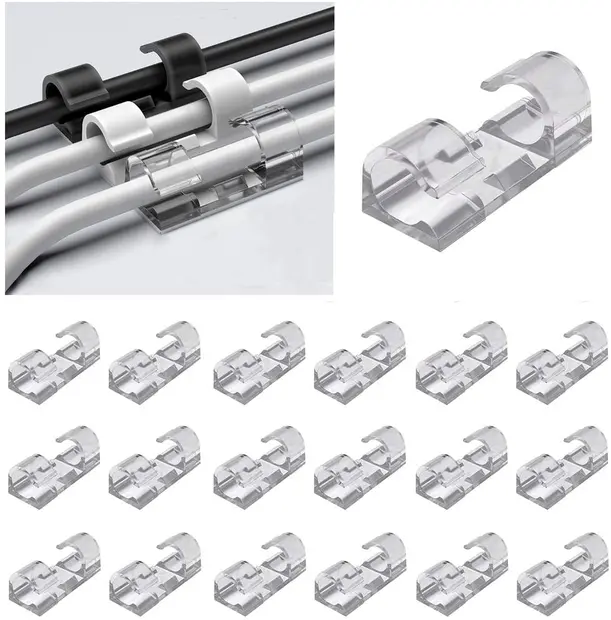

ケーブルクリップ自己接着 オフィス、家庭用コードホルダー(30個入) Amazonで見る

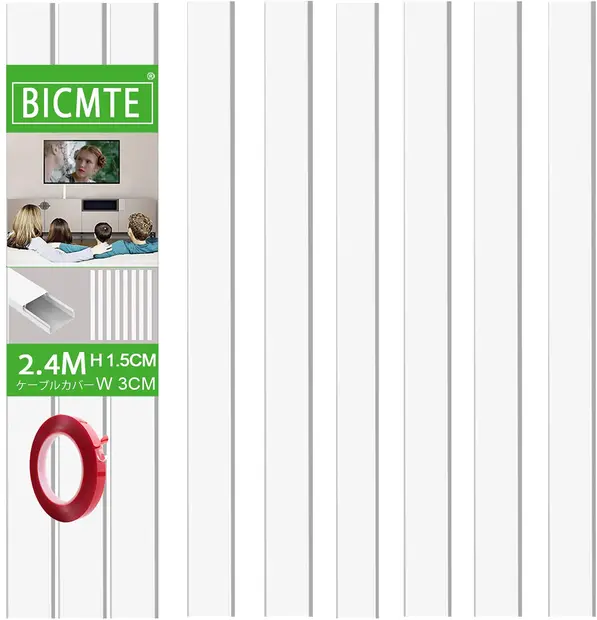

配線カバーを使う

ネットショップや家電量販店で売られている配線カバー。
配線をすっぽり覆い隠してくれるため、ホコリや汚れを防ぎ、配線を保護する役割もあります。小さいお子様やペットのいる家庭におすすめです。

配線カバー 電線コードプロテクター2.4M Amazonで見る

テレビ裏にまとめる

テレビからコードがはみ出さないよう、テレビの裏をコード収納にする方法です。
ルーターやお掃除グッズも一緒に収納できるものが便利です。

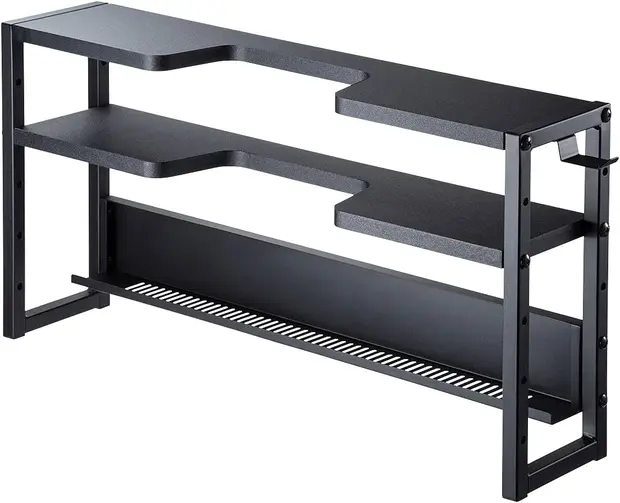

サンワサプライ モニター裏収納ラック（幅60cm） Amazonで見る 楽天で見る

参考： MR-STN2BK│サンワサプライ

5）引越し後のテレビ配線接続を楽にする方法

引越しのあと、たくさんある配線がどの機器と接続するかわからなくなり、配線ができなくなってしまった…という方が多いようです。
ちょっとしたコツで引越し後も簡単に配線接続ができるようになります。

引越し準備のとき

ビニールテープを使って、何がどこに使われていたかを端子とケーブルにラベル付けしておけば、引越し後も迷わずに接続できます。接続場所を撮影しておくとよりスムーズになります。

1. ケーブルを外す前に、ケーブルと端子部分にビニールテープを貼って油性ペンで何の接続に使うのかを書いておく
2. テレビやレコーダーなど、すべての電源を切ってから電源コードを外し、そのあとケーブルを外す
3. 本体や付属品を箱に入れ、ケーブルはコードクリップや結束バンドで束ねてから入れる

梱包は購入時の箱に入れるのがもっとも整理しやすいですが、すでに捨ててしまっている方も多いですよね。そんな場合は引越し屋さんにちょうどいい大きさの箱がないか聞いてみましょう。引越し屋さんによっては、テレビ専用の梱包ボックスを用意している場合もあります。

また、ケーブルはそのまま入れてしまうと絡まってしまうので、必ずコードクリップや結束バンドなどで束ねてから入れるようにしてください。
束ねたコード類は、まとめてチャック付きフリーザバッグなどに入れ「テレビ周辺コード」などとメモしておくと、荷解きのときにわかりやすいです。

引越し後

引越し後は、箱から本体やケーブルを出し、ラベルや撮影した画像の通りに接続します。
引越し前と同じように接続できていれば電源が入るはずですが、もし電源が入らない場合は接続を再確認しましょう。

テレビの電源を入れたら、取扱説明書の通りに受診設定を行ってください。

引越し時は、テレビ以外の家電もちょっとした配慮をしましょう。
家電の引越し準備のポイントを書いている記事をぜひ活用してください。

家電の引越し準備のポイント、教えて！

引越し準備をするとき、日常に使う小型家電を運ぶ際にはちょっとした注意が必要です。乱雑に梱包してしまうと、運搬中に破損するなどのアクシデントも考えられます。今回は家電を上手に荷造りするためのコツをアドバイスします。

6）どうしてもテレビが映らないときは専門事業者に依頼を

「準備をしていたのに接続方法がわからなくなってしまった」「エラーがどうしても直らない」という場合は、何らかの器具が故障している可能性があります。
自分では解決できない問題が発生したら、専門事業者に機器や電波状況の確認を依頼しましょう。

アンテナに不具合があった場合は、アンテナ工事をする場合の相場料金を記載した記事もあわせてご覧ください。

アンテナ工事の料金相場、地デジやBS/CSの視聴に必要な設備を紹介！

アンテナ設置工事の料金相場はどれくらいなのか、新築一戸建てだとテレビを見れない理由、地デジ放送やBS/CS放送を見るために必要な設備などを紹介しています。
